Apa Itu Osiloskop?

Pengertian Dasar

Osiloskop adalah alat ukur elektronik yang digunakan untuk memetakan atau memproyeksikan sinyal listrik dan frekuensi menjadi gambar grafik. Dengan menggunakan alat ini, kita dapat melihat bentuk gelombang dari suatu tegangan listrik terhadap waktu. Jika multimeter hanya memberikan angka statis, osiloskop memberikan gambaran visual yang dinamis mengenai perilaku sinyal tersebut.

Fungsi Utama Osiloskop

Ada beberapa kegunaan utama dari osiloskop dalam dunia rekayasa dan perbaikan perangkat elektronik:

• Mengukur Tegangan: Menentukan amplitudo puncak ke puncak (peak-to-peak) dari sebuah sinyal.
• Mengukur Frekuensi: Menentukan berapa banyak siklus gelombang yang terjadi dalam satu detik (Hertz).
• Melihat Bentuk Gelombang: Memeriksa apakah sinyal berbentuk sinus, kotak, gigi gergaji, atau jika terdapat distorsi yang tidak diinginkan.
• Analisis Waktu: Menghitung durasi atau lebar pulsa dari sinyal yang masuk ke rangkaian.
• Mendeteksi Gangguan (Noise): Membantu teknisi menemukan adanya gangguan frekuensi atau lonjakan tegangan yang dapat mengganggu kinerja komponen lain.

Jenis-Jenis Osiloskop

Seiring perkembangan teknologi, osiloskop telah berevolusi dari perangkat analog yang besar menjadi perangkat digital yang canggih:

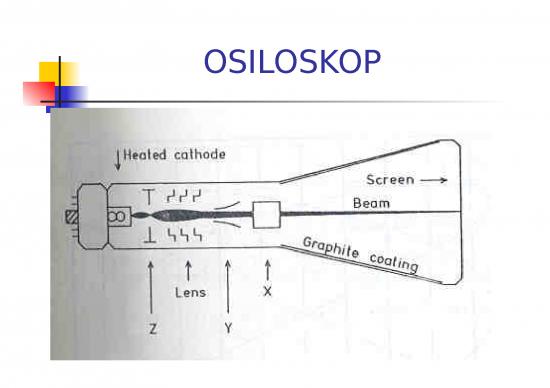

1. Osiloskop Analog: Menggunakan tabung sinar katoda (CRT) untuk menampilkan gelombang secara langsung dari input listrik. Meskipun sangat responsif, osiloskop ini memiliki keterbatasan dalam hal penyimpanan data dan fitur pengukuran otomatis.

2. Osiloskop Digital (DSO): Jenis yang paling umum digunakan saat ini. Sinyal input dikonversi menjadi data digital oleh konverter analog-ke-digital (ADC). Data ini kemudian diolah dan ditampilkan pada layar LCD. Keunggulannya adalah kemampuan untuk menyimpan data, melakukan perhitungan otomatis, dan konektivitas dengan komputer.

Cara Kerja Singkat

Ketika kabel probe osiloskop dihubungkan ke rangkaian, alat ini menangkap sinyal listrik tersebut. Sumbu vertikal (Y) pada layar merepresentasikan voltase, sedangkan sumbu horizontal (X) merepresentasikan waktu. Dengan mengatur kontrol "Volt/Div" (skala vertikal) dan "Time/Div" (skala horizontal), pengguna dapat memperbesar atau memperkecil tampilan gelombang agar lebih mudah dianalisis.

Kesimpulan

Osiloskop adalah instrumen yang sangat vital bagi siapa saja yang bekerja di bidang elektronik, mulai dari mahasiswa teknik hingga teknisi profesional. Dengan memahami cara menggunakan osiloskop, seseorang dapat memecahkan masalah rangkaian yang kompleks, melakukan kalibrasi perangkat, dan memastikan bahwa sistem elektronik bekerja sesuai dengan spesifikasi yang diinginkan.
