Definisi Kabel Koaksial
Kabel koaksial (coaxial cable) adalah tipe kabel yang terdiri dari satu konduktor pusat yang dikelilingi oleh lapisan isolasi, pelindung logam (shield), dan selubung luar. Struktur berlapislapis ini memberikan kemampuan untuk menghantarkan sinyal radiofrekuensi (RF) dengan kehilangan (loss) yang rendah serta tahan terhadap interferensi elektromagnetik (EMI).
Komponen Utama
- Konduktor Tengah biasanya terbuat dari tembaga atau aluminium yang membawa sinyal utama.
- Dielektrik (Isolasi) bahan plastik atau busa yang memisahkan konduktor tengah dengan shield, mempengaruhi impedansi.
- Shield lapisan logam (anyaman tembaga/aluminium atau foil) yang melindungi sinyal dari gangguan eksternal.
- Selubung Luar pelindung fisik tambahan, biasanya PVC atau PE, yang melindungi seluruh struktur dari kerusakan mekanik.

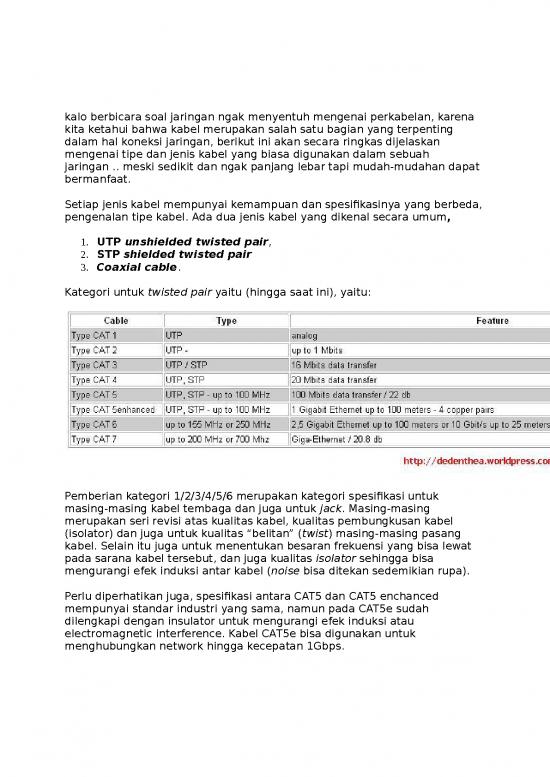

JenisJenis Kabel Koaksial
Berbagai standar mengklasifikasikan kabel koaksial berdasarkan impedansi, ukuran, dan tingkat kehilangan. Berikut beberapa yang paling umum:
| Jenis | Impedansi () | Diameter Luar | Kegunaan Umum |
|---|---|---|---|
| RG6 | 75 | 6,9 mm | TV kabel, satelit, antena |
| RG59 | 75 | 6,1 mm | Video analog, CCTV |
| RG11 | 75 | 10,3 mm | Jarak jauh, backbone TV |
| RG58 | 50 | 5,0 mm | Radio amatir, Ethernet 10Base2 |
| RG213 | 50 | 10,3 mm | Transceiver RF, sistem militer |
Aplikasi Kabel Koaksial
Kabel koaksial banyak dipakai dalam berbagai bidang karena keunggulannya dalam transmisi sinyal frekuensi tinggi:
- Televisi Kabel mengantarkan sinyal TV berdefinisi tinggi (HD) dan 4K ke rumah pelanggan.
- Internet Kabel teknologi DOCSIS menggunakan koaksial untuk menghubungkan modem ke jaringan ISP.
- Satellit & Antena Terestrial menyalurkan sinyal frekuensi UHF/VHF serta Cband.
- Jaringan Radio pada sistem radio dua arah, repeater, dan pemancar amatir.
- Pengawasan (CCTV) mengirim video analog atau HD dengan kualitas stabil.
- Pengukuran & Instrumen pada sistem kontrol industri yang memerlukan pengurangan noise.
Panduan Instalasi Dasar
Berikut langkahlangkah umum untuk memasang kabel koaksial secara aman dan efisien:
- Persiapan Alat gunting kabel khusus, stripper, crimping tool, dan konektor (Ftype atau BNC).
- Pembongkaran (Stripping) buang selubung luar sekitar 2030mm, kemudian lepas shield sebagian dan buang dielektrik sehingga konduktor pusat tampak bersih.
- Pemasangan Konektor masukkan konduktor ke dalam bagian tengah konektor, lalu tekan dengan crimping tool hingga terpasang rapat.
- Uji Konektivitas gunakan kabel tester untuk memastikan tidak ada hubung singkat atau terbuka.
- Penataan Kabel hindari lilitan ketat, beri kelonggaran minimal 30mm pada setiap tikungan.
- Pengikat & Penutup gunakan klip atau ziptie, dan tutup ujung yang tidak terpakai dengan tutup plastik untuk mencegah debu.
Perawatan dan Troubleshooting
Untuk menjaga performa maksimal, lakukan beberapa hal berikut secara periodik:
- Periksa secara visual adanya kerusakan pada selubung atau shield.
- Gunakan kabel tester untuk mengidentifikasi kehilangan sinyal atau gangguan.
- Hindari menempatkan kabel berdekatan dengan sumber listrik bertegangan tinggi.
- Bersihkan konektor dengan alkohol isopropil bila terdapat kotoran atau korosi.
- Ganti kabel yang sudah berumur lebih dari 1015 tahun pada instalasi kritis.
