Laporan Busur Lapangan Pemetaan II

Kajian Komprehensif Metodologi, Pengukuran, dan Implementasi Praktis dalam Rekayasa Geometris Jalan

1. Pendahuluan

Dalam dunia teknik sipil dan geodesi, pemetaan terestris tingkat lanjut memainkan peran krusial dalam perencanaan infrastruktur transportasi. Pemetaan II umumnya berfokus pada aplikasi praktis dari teori pengukuran tanah, salah satunya adalah pemetaan dan stakeout (penitikan) busur lapangan atau lengkung horizontal. Laporan Busur Lapangan Pemetaan II disusun untuk mendokumentasikan proses pengukuran, perhitungan matematis, dan visualisasi geometris dari suatu jalur lengkung di lapangan.

Busur lapangan atau lengkungan (curve) diperlukan untuk menjembatani transisi arah antara dua garis lurus (tangen) yang saling berpotongan. Keberadaan busur ini sangat penting pada pembangunan jalan raya, jalan tol, maupun jalur kereta api guna memastikan kendaraan dapat melintas dengan aman dan nyaman pada kecepatan rencana tertentu.

2. Tujuan Praktikum Pemetaan II

Pelaksanaan praktikum dan penyusunan laporan busur lapangan ini memiliki beberapa tujuan utama:

  • Memahami konsep matematis pembentukan lengkung horizontal di lapangan.
  • Mengaplikasikan metode pengukuran sudut defleksi dan koordinat kutub menggunakan alat ukur sudut (Theodolite atau Total Station).
  • Melakukan perhitungan parameter busur seperti panjang tangen, panjang busur, dan sudut luar (external angle).
  • Melatih ketelitian dan akurasi dalam memindahkan rancangan geometris dari kertas (desain) ke permukaan bumi (stakeout).

3. Landasan Teori

Secara umum, lengkung horizontal yang digunakan dalam pemetaan jalan terdiri dari beberapa jenis, antara lain Lengkung Busur Lingkaran Sederhana (Simple Curve), Lengkung Busur Peralihan (Spiral-Circle-Spiral), dan Lengkung Spiral-Spiral. Pada praktikum Pemetaan II, fokus utama biasanya ditekankan pada Lengkung Busur Lingkaran Sederhana.

Definisi Simple Curve: Merupakan busur lingkaran tunggal yang menghubungkan dua bagian jalan lurus tanpa adanya jalur transisi spiral. Metode ini sangat cocok diterapkan pada tikungan dengan radius yang relatif besar atau kecepatan rencana rendah.

Parameter Utama Busur Lingkaran

Untuk menggambarkan dan memetakan busur lapangan, beberapa parameter geometris berikut wajib dihitung terlebih dahulu berdasarkan sudut perpotongan () dan radius rencana (R):

  • Point of Intersection (PI): Titik potong antara dua garis tangen lurus.
  • Point of Curve (PC): Titik awal mulainya busur lingkaran.
  • Point of Tangent (PT): Titik akhir dari busur lingkaran yang kembali ke jalur lurus.
  • Tangen (T): Jarak dari PC ke PI, atau dari PT ke PI. Rumus: T = R × tan(/2).
  • Panjang Busur (L): Panjang total lengkungan dari PC ke PT. Rumus: L = ( × R × ) / 180.
  • Chords (C): Tali busur panjang yang menghubungkan PC langsung ke PT.

4. Peralatan yang Digunakan

Untuk menghasilkan data dengan akurasi tinggi, digunakan kombinasi peralatan optik dan mekanik dalam pemetaan busur lapangan ini:

Nama Alat Fungsi Utama Jumlah (Rata-rata)
Total Station / Theodolite Mengukur sudut horizontal, sudut vertikal, dan jarak optis/elektronis ke titik busur. 1 Unit
Prisma / Target Reflektor Menjadi target bidikan lensa alat untuk menentukan koordinat dan jarak. 2 Unit
Tripod (Statif) Menyangga Theodolite/Total Station dan prisma agar berdiri stabil di atas titik ikat. 2-3 Unit
Rambu Ukur & Pita Ukur Membantu pengukuran jarak manual dan pengecekan elevasi kasar di lapangan. 1 Set
Unting-unting / Plummet Memastikan alat berdiri tepat di atas paku patok pusat (centering). Secukupnya
Patok Kayu / Paku Payung Menandai titik-titik penting (PC, PT, PI, dan detail busur) di atas permukaan tanah. Secukupnya

5. Prosedur dan Langkah Kerja

Prosedur pelaksanaan pemetaan busur lapangan dibagi menjadi tiga tahapan utama: persiapan data, pengukuran lapangan (stakeout), dan pengolahan data akhir.

Tahap 1: Persiapan dan Perhitungan Studio

Sebelum turun ke lapangan, surveyor harus menentukan posisi titik PI dan mengukur besar sudut defleksi () antar dua jalur lurus. Dengan menetapkan nilai radius rencana (R), seluruh parameter busur (T, L, dan sudut defleksi parsial untuk setiap stasiun detail) dihitung secara matematis menggunakan kalkulator ilmiah atau perangkat lunak.

Tahap 2: Pengukuran Lapangan (Stakeout)

  1. Centering Alat: Dirikan alat ukur (Total Station/Theodolite) tepat di atas titik PI, lakukan leveling menggunakan nivo kotak dan nivo tabung hingga alat benar-benar horizontal.
  2. Membidik Backsight: Arahkan teropong ke arah belakang (jalur tangen masuk) untuk menetapkan sudut horizontal nol derajat (000'00").
  3. Penentuan Titik PC: Ukur jarak sejauh nilai T (tangen) dari titik PI ke arah backsight untuk mendapatkan letak titik PC. Tandai dengan patok.
  4. Penentuan Titik PT: Putar teropong sebesar sudut luar (180 - ), ukur jarak sejauh nilai T dari titik PI ke arah depan untuk mendapatkan letak titik PT. Tandai dengan patok.
  5. Pemberian Detail Busur: Pindahkan alat ke titik PC. Bidik ke arah PI sebagai acuan nol derajat. Lakukan pemutaran sudut defleksi parsial secara bertahap dan ukur jarak tali busurnya untuk meletakkan patok-patok detail busur sepanjang kelengkungan hingga mencapai titik PT.

Tahap 3: Pengolahan Data dan Penggambaran

Data ukuran sudut dan jarak yang diperoleh di lapangan kemudian dianalisis untuk melihat tingkat kesalahan penutup sudut dan jarak. Toleransi kesalahan harus memenuhi standar yang ditetapkan dalam spesifikasi teknis pemetaan jalan. Langkah terakhir adalah melakukan penggambaran peta situasi kelengkungan menggunakan perangkat lunak CAD (Computer-Aided Design).

6. Analisis Hasil dan Pembahasan

Pada praktikum Pemetaan II, kendala utama yang sering dihadapi di lapangan adalah kondisi topografi yang tidak rata, vegetasi yang menghalangi garis bidik teropong, serta keterbatasan akurasi alat manual. Perbedaan kecil dalam sentring alat di atas patok atau pembacaan skala nonius dapat menyebabkan pergeseran letak titik akhir (PT) dari posisi geometris teoritisnya.

Jika terjadi penyimpangan yang melebihi batas toleransi (misalnya > 5 cm), maka harus dilakukan koreksi distribusi kesalahan pada masing-masing titik detail busur atau dilakukan pengukuran ulang dari titik awal. Laporan ini juga menyajikan tabel perbandingan antara koordinat desain dengan koordinat aktual hasil pengukuran lapangan guna mengevaluasi presisi alat dan keahlian kru surveyor.

7. Kesimpulan

Laporan Busur Lapangan Pemetaan II ini memberikan gambaran nyata mengenai integrasi antara teori geometri jalan dengan aplikasi survei terestris praktis. Keberhasilan dalam pembuatan busur lapangan sangat bergantung pada akurasi perhitungan awal, ketelitian proses centering alat di atas titik patok, serta koordinasi tim yang solid di lapangan. Pemahaman mendalam mengenai metode stakeout busur ini menjadi modal penting bagi para calon surveyor dan ahli teknik sipil dalam menghadapi proyek pembangunan infrastruktur skala besar di masa mendatang.

File Referensi Untuk LAPORAN BUSUR LAPANGAN PEMETAAN II

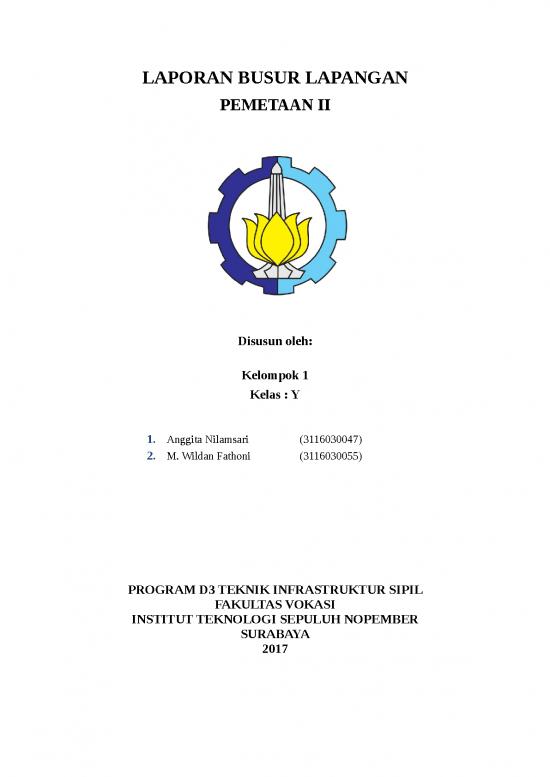

Screenshoot
