Apa Itu KITS SPC Seven Segment?
KITS SPC Seven Segment adalah modul display yang menggunakan LED tujuh segmen serta titik desimal. Modul ini cocok untuk menampilkan angka 09, beberapa huruf, dan karakter khusus. Biasanya modul dilengkapi dengan driver khusus (misalnya TM1637 atau MAX7219) sehingga tidak memerlukan banyak pin I/O pada mikrokontroler.
Mengapa Menggunakan Kabel Serial?
Berbeda dengan koneksi paralel yang membutuhkan banyak jalur data, kabel serial menyederhanakan rangkaian dengan hanya memanfaatkan satu atau dua jalur data (TX, RX atau satu jalur data + satu jalur clock). Keuntungan utama:
- Penghematan Pin: Hanya 23 pin pada mikrokontroler yang dipakai.
- Instalasi Mudah: Kabel lebih panjang dapat dijalankan tanpa menambah kompleksitas.
- Kompatibilitas: Banyak modul yang sudah mendukung protokol serial standar (UART, IC atau SPI).

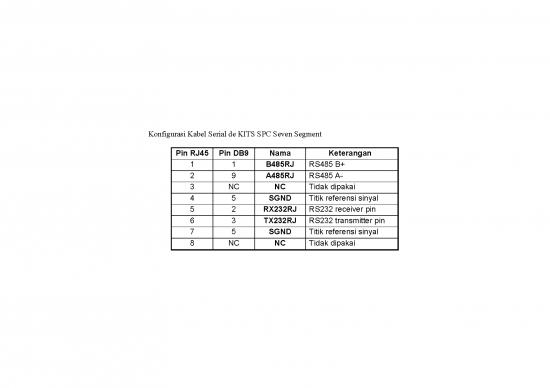

PinPin pada Kabel Serial KITS SPC
Berikut adalah susunan pin umum pada kabel serial bawaan KITS SPC (variasi tergantung driver, contoh TM1637):
| Pin | Fungsi | Keterangan |
|---|---|---|
| VCC | Power | 5V (atau 3.3V tergantung modul) |
| GND | Ground | Common ground dengan mikrokontroler |
| CLK | Clock | Sinkronisasi data, biasanya dihubungkan ke pin digital |
| DIO | Data I/O | Jalur data utama (bidirectional) |
Jika modul menggunakan driver MAX7219, konfigurasi menjadi sedikit berbeda (DIN, CS, CLK). Pastikan membaca datasheet modul yang Anda miliki.
LangkahLangkah Penyambungan
- Siapkan Kabel: Pastikan kabel yang akan dipakai memiliki empat konduktor (VCC, GND, CLK, DIO).
- Hubungkan Power: Sambungkan VCC ke sumber 5V (atau 3.3V). Hubungkan GND ke ground mikrokontroler.
- Hubungkan Clock: Pilih pin digital pada board (mis. D2 pada Arduino) dan hubungkan ke pin
CLKmodul. - Hubungkan Data: Pilih pin lain (mis. D3 pada Arduino) untuk
DIO. Pada modul MAX7219 gunakanDINuntuk data,CSuntuk chipselect, danCLKuntuk clock. - Periksa Koneksi: Pastikan tidak ada hubungan pendek (short) antara VCCGND atau antara jalur data.
- Upload Kode: Gunakan library yang sesuai (mis.
TM1637DisplayatauLedControl) dan jalankan contoh kode.
Contoh Kode Arduino (TM1637)
Berikut contoh sederhana untuk menampilkan angka 09 secara berurutan pada modul yang memakai driver TM1637.
/* * Contoh penggunaan modul 4digit 7segment TM1637 * dengan kabel serial KITS SPC. */#include // Pin definisi (sesuaikan dengan wiring)const uint8_t CLK_PIN = 2; // Pin clockconst uint8_t DIO_PIN = 3; // Pin dataTM1637Display display(CLK_PIN, DIO_PIN);void setup() { display.setBrightness(0x0f); // 0x0f = maksimal}void loop() { for (uint8_t i = 0; i < 10; i++) { // Tampilkan angka i pada digit pertama display.showNumberDec(i, false, 1, 0); delay(500); }} Jika Anda memakai MAX7219, ganti library menjadi LedControl dan sesuaikan pin DIN, CS, serta CLK.
Pengaturan Lanjutan
Pengaturan Kecerahan
Driver TM1637 menyediakan fungsi setBrightness(uint8_t) dengan nilai 015. Sedangkan MAX7219 menggunakan register INTENSITY (nilai 015). Pilih nilai yang sesuai lingkungan cahaya.
Menampilkan Karakter Khusus
Setiap segmen memiliki urutan bit(ABCDEFGDP). Library menyediakan tabel segmen untuk karakter hexadecimal, huruf AF dan simbol -, _. Anda dapat menambahkan array khusus untuk karakter lain.
Multiplexing Manual
Jika Anda tidak memakai driver terintegrasi, Anda bisa mengendalikan masingmasing segmen lewat pinpin GPIO secara manual. Namun, ini memerlukan teknik multiplexing dengan frekuensi 1kHz agar tampilan tidak berkedip.
Tips Troubleshooting
- LED Tidak Menyala: Periksa kembali VCC dan GND. Pastikan tegangan sesuai spesifikasi modul.
- Karakter Salah: Pastikan library yang dipakai cocok dengan driver (TM1637 vs MAX7219).
- Kedipan atau Flicker: Periksa koneksi clock; gunakan resistor pullup4.7k pada jalur clock jika diperlukan.
- Komunikasi Gagal: Konfirmasi bahwa pin yang dipilih tidak digunakan oleh fungsi lain (mis. PWM atau IC).
Kesimpulan
Kabel serial KITS SPC Seven Segment menyederhanakan integrasi tampilan angka ke dalam proyek mikrokontroler. Dengan hanya 23 pin, Anda dapat menampilkan angka, huruf, atau simbol khusus secara cepat dan efisien. Pastikan mengikuti urutan penyambungan, gunakan library yang tepat, dan sesuaikan pengaturan kecerahan serta intensitas untuk hasil optimal.
Semoga panduan ini membantu Anda dalam mengkonfigurasi dan memanfaatkan modul Seven Segment dalam berbagai aplikasi, mulai dari jam digital, meteran suhu, hingga tampilan skor pada papan permainan.
