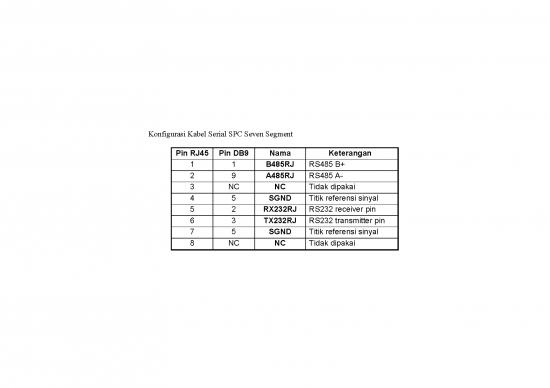

Konfigurasi Kabel Serial SPC Seven Segment

Sevensegment display (SSD) adalah modul tampilan yang populer untuk menampilkan angka 09 serta beberapa huruf dan karakter khusus. Pada produk SPC (Serial Peripheral Controller) modul ini biasanya terhubung ke mikrokontroler atau komputer melalui antarmuka serial RS232/TTL. Artikel ini memberikan gambaran umum mengenai cara mengkonfigurasi kabel serial untuk mengendalikan Seven Segment SPC, termasuk pemilihan tipe kabel, pinout, skema sambungan, serta contoh kode program.

1. Mengapa Menggunakan Kabel Serial?

Kabel serial memiliki beberapa keunggulan dibandingkan antarmuka paralel tradisional:

• Jumlah pin lebih sedikit biasanya hanya 34 jalur (Tx, Rx, GND, dan opsional RTS/CTS).
• Jarak transmisi lebih jauh hingga beberapa meter tanpa penurunan sinyal yang signifikan.
• Kemudahan integrasi hampir semua mikrokontroler modern dan komputer menyediakan port UART/USBSerial.

2. Tipe Kabel Serial yang Digunakan

Berikut beberapa tipe kabel yang paling umum dipakai untuk menghubungkan SPC Seven Segment:

3. PinOut SPC Seven Segment

Setiap modul SPC Seven Segment biasanya dilengkapi dengan header 8pin atau 10pin. Berikut contoh pinout yang paling umum:

    Pin   Fungsi    -----------------------    1     VCC (5V)    2     GND    3     TX (Data ke modul)    4     RX (Data dari modul  biasanya tidak dipakai)    5     SEG_A    6     SEG_B    7     SEG_C    8     SEG_D    9     SEG_E    10    SEG_F    11    SEG_G    12    DP (Decimal Point)

Catatan: Pada kebanyakan modul, segmensegmen (AG, DP) didrive secara internal oleh chip driver (contoh: MAX7219 atau TM1637). Oleh karena itu, rangkaian eksternal hanya membutuhkan jalur TX, Rx, VCC, dan GND.

4. Skema Sambungan Dasar

Berikut skema sambungan antara komputer (atau board mikrokontroler) dengan modul SPC Seven Segment menggunakan kabel TTL 4Pin:

• VCC 5V pada board (atau 3,3V bila modul mendukung).
• GND GND board.
• TX (dari board) RX modul (biasanya tidak dipakai, tapi disambungkan untuk kompatibilitas).
• RX (dari board) TX modul.

5. Pengaturan Parameter Serial

Parameter komunikasi yang harus disamakan antara host dan modul:

• Baudrate 9600, 19200, 38400 atau 115200 bit/s (paling umum 9600).
• Data bits 8.
• Parity None.
• Stop bits 1.
• Flow control None (atau RTS/CTS bila modul mendukung).

6. Protokol Komunikasi

Modul SPC biasanya menerima perintah berbasis ASCII. Contoh perintah umum:

    0x02 0x31 0x30 0x03   // Tampilkan angka "10"    0x02 0x45 0x44 0x03   // Tampilkan huruf "ED"    0x02 0x2D 0x2D 0x03   // Matikan semua segmen

Penjelasan:

• 0x02 STX (Start of Text).
• Byte berikutnya Karakter yang akan ditampilkan (ASCII).
• 0x03 ETX (End of Text).

7. Contoh Kode Arduino

    #include <SoftwareSerial.h>    // Pin TTL ke modul    const uint8_t TX_PIN = 8;    const uint8_t RX_PIN = 9;    SoftwareSerial spcSerial(RX_PIN, TX_PIN); // Rx, Tx    void setup() {        spcSerial.begin(9600);        Serial.begin(115200);        delay(100);        tampilkanAngka(123);    }    void loop() {        // contoh menunggu input dari Serial Monitor        if (Serial.available()){            String s = Serial.readStringUntil('\n');            kirimKeSPC(s);        }    }    void tampilkanAngka(int nilai){        String txt = String(nilai);        kirimKeSPC(txt);    }    void kirimKeSPC(const String &data){        spcSerial.write(0x02);               // STX        for (uint8_t i=0; i<data.length(); i++){            spcSerial.write(data[i]);        // karakter ASCII        }        spcSerial.write(0x03);               // ETX    }

8. Troubleshooting Umum

1. Tidak ada tampilan Periksa koneksi VCC dan GND, pastikan modul mendapat tegangan yang tepat.
2. Karakter tidak berubah Pastikan baudrate pada host dan modul sama.
3. Garansi atau noise pada tampilan Tambahkan resistor pullup 10k pada jalur Tx/Rx.
4. Modul tidak merespon setelah reset Kirim perintah inisialisasi 0x02 0x30 0x03 (tampilkan 0).

9. Tips Pengembangan Lanjutan

• Gunakan checksum sederhana (XOR) di antara STX dan ETX untuk validasi data.
• Jika diperlukan kontrol lebih, pilih driver MAX7219 yang memungkinkan pengaturan kecerahan (intensity) lewat perintah tambahan.
• Implementasikan buffer circular di mikrokontroler untuk menghindari kehilangan data bila host mengirim cepat.

10. Referensi dan Bahan Bacaan

• Datasheet MAX7219 Maxim Integrated.
• Modul SPC Seven Segment Manual pengguna resmi.
• Serial Communication Basics, Arduino Documentation.
• Forum elektronik Arduino.cc bagian Seven Segment.
